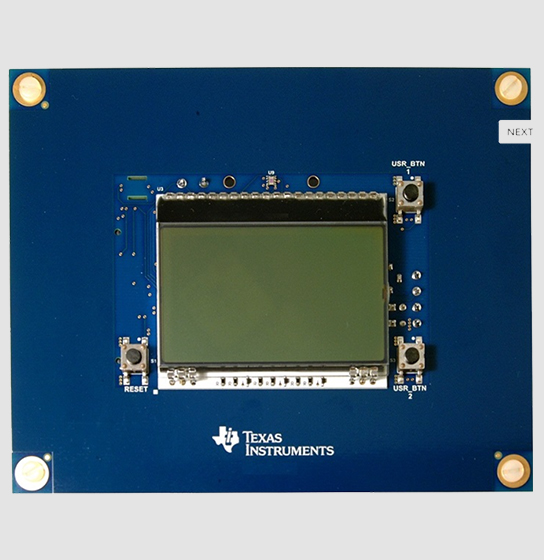

基于环境光传感器和接近传感器的背光和智能照明控制参考设计

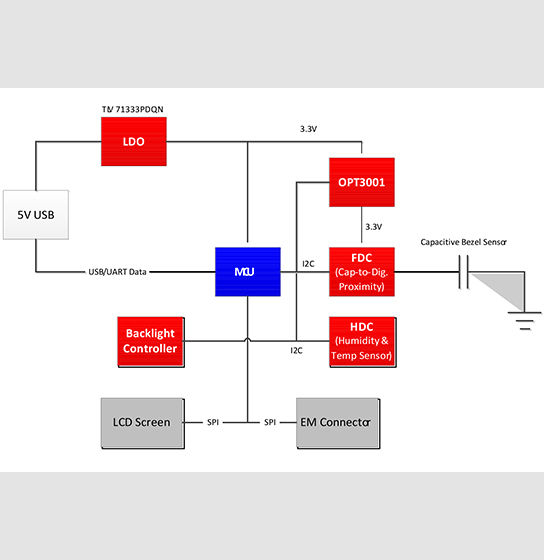

此系统动态调节背光灯相对于环境光源的亮度，以此实现节能和延长背光灯使用寿命的目的。当用户靠近时，电容式接近传感器可唤醒系统，从而进一步节能。
使用铜质 PCB 材料或其他导电材料进行人体接近检测

良好的人眼光谱匹配

动态调节背光亮度

采用紫外线滤波器，适合室外使用

湿度和温度传感器

Backlight & Smart Lighting Control with Ambient Light sensing

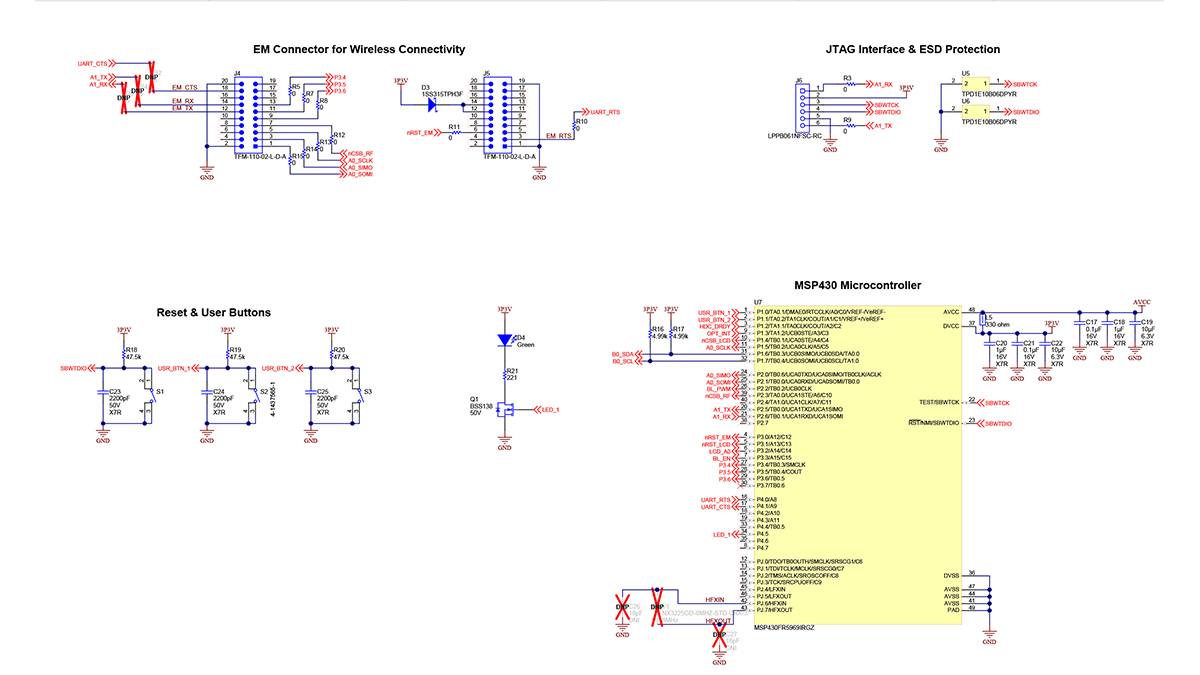

微控制器

MSP430
超低功耗感应和测量 MCU

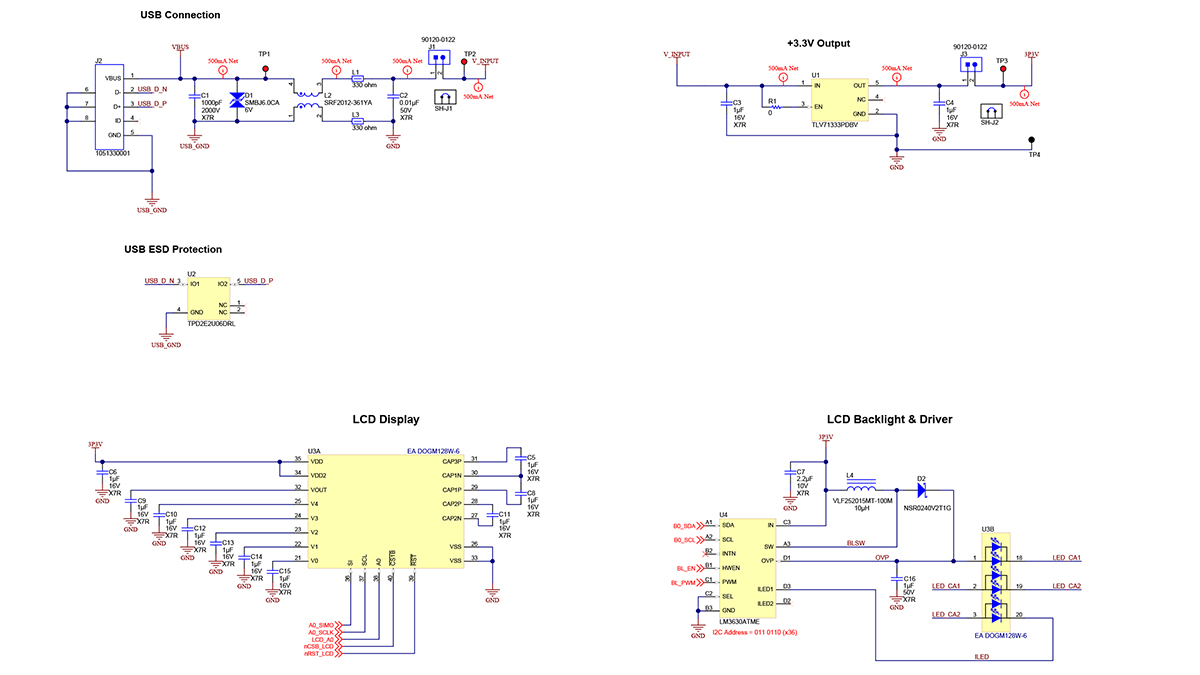

LDO

TLV71333PDBV
具有主动输出放电和使能功能的 150mA、低压降无电容稳压器

ESD

TPD2E2U06DRL
Dual 1.5-pF, 5.5-V, ±25-kV ESD protection diode with 5.5-A 8/20-uS surge rating for USB 2.0

驱动器

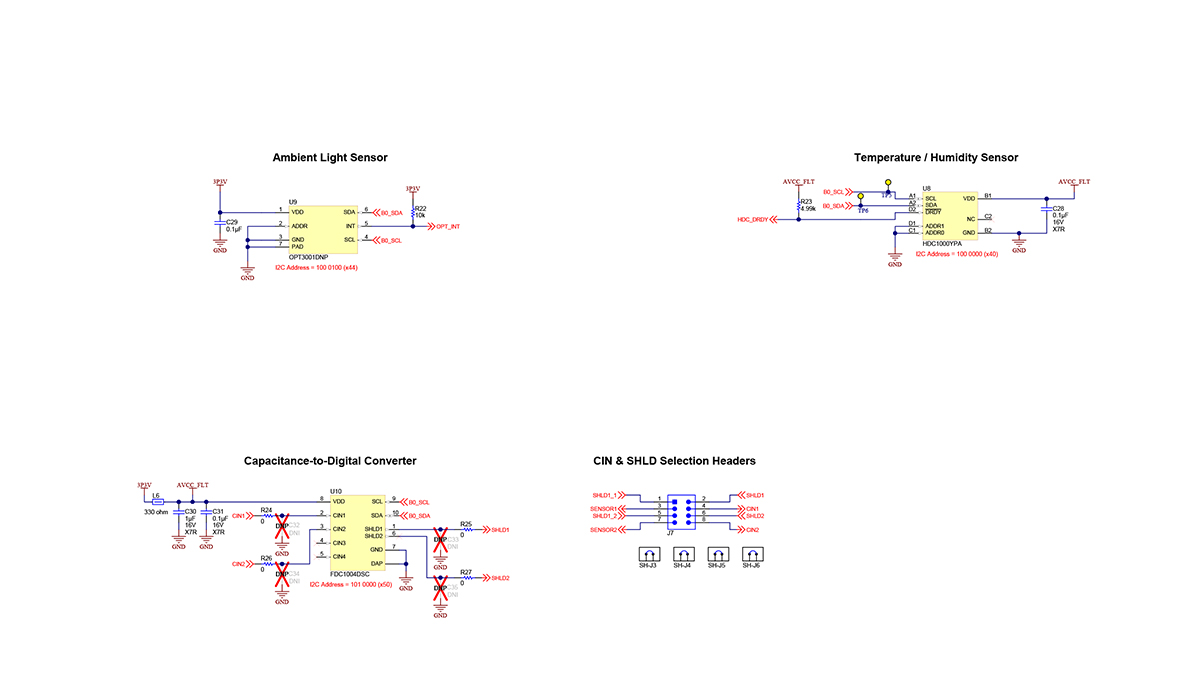

FDC1004DSC
具有源屏蔽驱动器的 4 通道、16 位、电感数字转换器
